Installationsanleitung für Solar-Wechselrichter

Diese Installationsanleitung für Solar-Wechselrichter bietet eine technische Schritt-für-Schritt-Referenz für die Installation von Anern Solar-Wechselrichtern, einschließlich Insel-, Hybrid-Solar-Wechselrichter-, MPPT-Solar-Wechselrichter-, Niederfrequenz-Solar-Wechselrichter- und Parallel-Wechselrichter-Systemen.

Sie ist für professionelle Installateure, EPC-Auftragnehmer, Systemintegratoren und technische Teams konzipiert und deckt Sicherheitsanforderungen, Verkabelungsanschlüsse, Batterieintegration und Inbetriebnahmeverfahren ab, die üblicherweise in privaten und kleinen gewerblichen Solarstromsystemen verwendet werden.

Diese Anleitung konzentriert sich auf standardmäßige Installationspraktiken, um einen sicheren Betrieb, eine stabile Systemleistung und eine langfristige Zuverlässigkeit zu unterstützen.

1. Sicherheitsanforderungen vor der Installation

Vor der Installation eines Solar-Wechselrichters sind die folgenden Sicherheitsbedingungen zu erfüllen:

• Die Installation muss von qualifiziertem und geschultem Personal durchgeführt werden

• Trennen Sie vor der Installation oder Wartung alle AC- und DC-Stromquellen

• Befolgen Sie die örtlichen elektrischen Vorschriften und Bestimmungen

• Schließen Sie niemals PV-, Batterie- oder AC-Verkabelungen an, während der Wechselrichter eingeschaltet ist

• Verwenden Sie isolierte Werkzeuge und geeignete persönliche Schutzausrüstung (PSA)

• Eine ordnungsgemäße Sicherheitsvorbereitung verringert das Risiko von Stromschlägen, Geräteschäden und Systemausfällen.

2. Auspacken und erste Inspektion

Nach Erhalt des Wechselrichters:

• Die äußere Verpackung auf Schäden prüfen

• Das Wechselrichtergehäuse auf sichtbare Mängel prüfen

Sicherstellen, dass alle Accessoires enthalten sind:

• Wandmontagehalterung

• Montageschrauben

• Kommunikationskabel (falls zutreffend)

• Benutzerhandbuch und Dokumentation

• Installieren Sie den Wechselrichter nicht, wenn physische Schäden festgestellt werden.

3. Anforderungen an die Installationsumgebung

Der Installationsort des Wechselrichters muss die folgenden Bedingungen erfüllen:

• Innenbereich oder geschützter Bereich (Schutz vor Regen und direkter Sonneneinstrahlung)

• Feste, nicht brennbare Wand (Beton oder Ziegel empfohlen)



Gut belüftete Umgebung

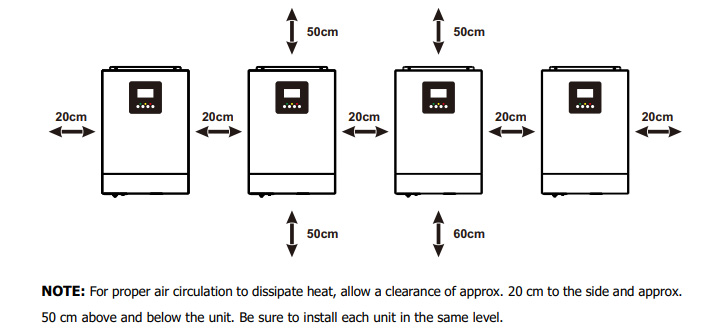

• Mindestabstand: ≥ 30 cm an allen Seiten

• Umgebungstemperaturbereich: –10 °C bis 50 °C

• Bereiche mit hoher Luftfeuchtigkeit, korrosiven Gasen oder Staubansammlungen vermeiden

Die korrekte Installationsumgebung wirkt sich direkt auf die Lebensdauer und Leistung des Wechselrichters aus.

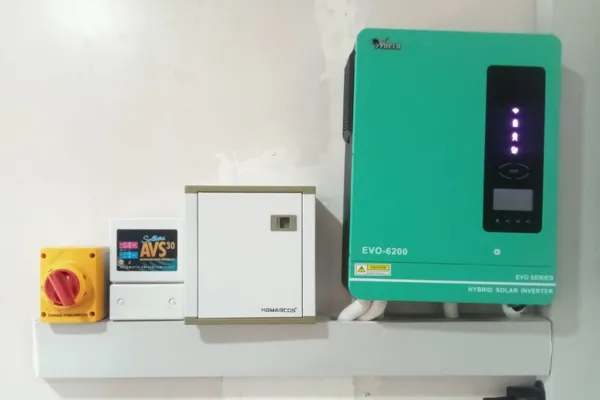

4. Montage des Solar-Wechselrichters

So montieren Sie den Wechselrichter:

• Verwenden Sie die mitgelieferte Wandhalterung

• Bohren Sie die Montagelöcher entsprechend den Abmessungen der Halterung

• Befestigen Sie die Halterung mit Spreizdübeln

• Hängen Sie den Wechselrichter vertikal an die Halterung

• Stellen Sie sicher, dass der Wechselrichter fest und waagerecht montiert ist

• Entfernen Sie die untere Abdeckung vor der elektrischen Verkabelung

• Die vertikale Installation unterstützt eine ordnungsgemäße Wärmeableitung.

5. Erdungsanschluss

Eine ordnungsgemäße Erdung ist für die Sicherheit und den Überspannungsschutz zwingend erforderlich.

• Verbinden Sie die Erdungsklemme des Wechselrichters mit einer zuverlässigen Erdung

• Verwenden Sie die Erdungskabelgröße gemäß den örtlichen elektrischen Normen

• Stellen Sie einen niedrigen Erdungswiderstand sicher

Eine unsachgemäße Erdung kann zu Stromschlägen oder Geräteschäden führen.

6. AC-Eingangs- und AC-Ausgangsverdrahtung

Beim Anschließen der AC-Verkabelung:

Installieren Sie einen externen AC-Leistungsschalter zwischen dem Netz und dem Wechselrichter

Bestätigen Sie die korrekte Verdrahtungspolarität:

• L (Außenleiter): Braun oder Schwarz

• N (Neutral): Blau

• PE (Erde): Grün/Gelb

• AC-Eingangs- und AC-Ausgangsklemmen nicht verwechseln

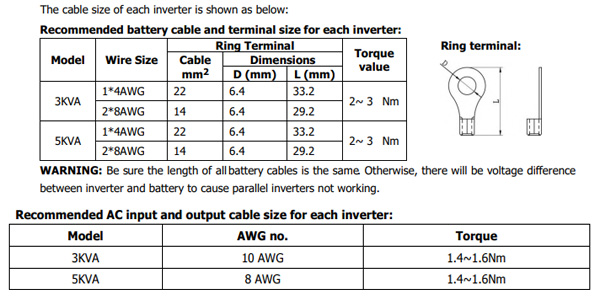

• Kabelquerschnitt entsprechend der Nennleistung des Wechselrichters wählen

• Alle Klemmschrauben fest anziehen

Unsachgemäße AC-Verkabelung kann zu Fehlfunktionen des Wechselrichters oder zum Schutzabschalten führen.

Siehe das vollständige Verkabelungsdiagramm für Solar-Wechselrichter

7. PV- (Solarpanel-) Anschluss

Für die Photovoltaik-Eingangsverkabelung:

• Installieren Sie einen DC-Leitungsschutzschalter zwischen PV-Array und Wechselrichter

• Prüfen Sie, ob die Leerlaufspannung der PV-Anlage den Maximalwert des Wechselrichters nicht überschreitet

Anschließen:

• PV+ → PV+-Klemme

• PV− → PV−-Klemme

• Verwenden Sie ordnungsgemäß bemessene DC-Kabel und isolierte Werkzeuge

• Schließen Sie die PV-Verkabelung ab, bevor Sie den Wechselrichter einschalten

Überprüfen Sie stets die PV-Polarität, um Schäden am Wechselrichter zu vermeiden.

8. Batterieanschluss

8.1 Anschluss einer Blei-Säure-Batterie

• Stellen Sie sicher, dass die Batteriespannung den Spezifikationen des Wechselrichters entspricht

• Installieren Sie einen DC-Schutzschalter oder eine Sicherung zwischen Batterie und Wechselrichter

• BAT+ und BAT− korrekt anschließen

• Empfohlene Batteriekapazität: ≥ 200Ah für einen stabilen Systembetrieb

8.2 Anschluss der Lithiumbatterie

• Kompatibilität des Lithiumbatterie-Protokolls bestätigen

• Zuerst die Batteriestromkabel anschließen

• BMS-Kommunikationskabel anschließen (RS485 oder CAN)

• Batterietyp vor dem Start in den Wechselrichter-Einstellungen auswählen

• Eine korrekte Batteriekonfiguration gewährleistet präzises Laden und einen zuverlässigen Schutz.

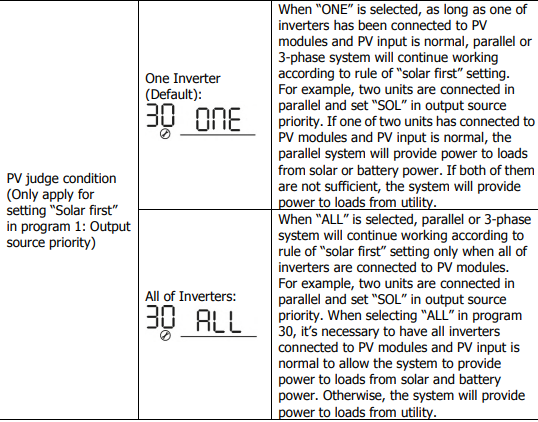

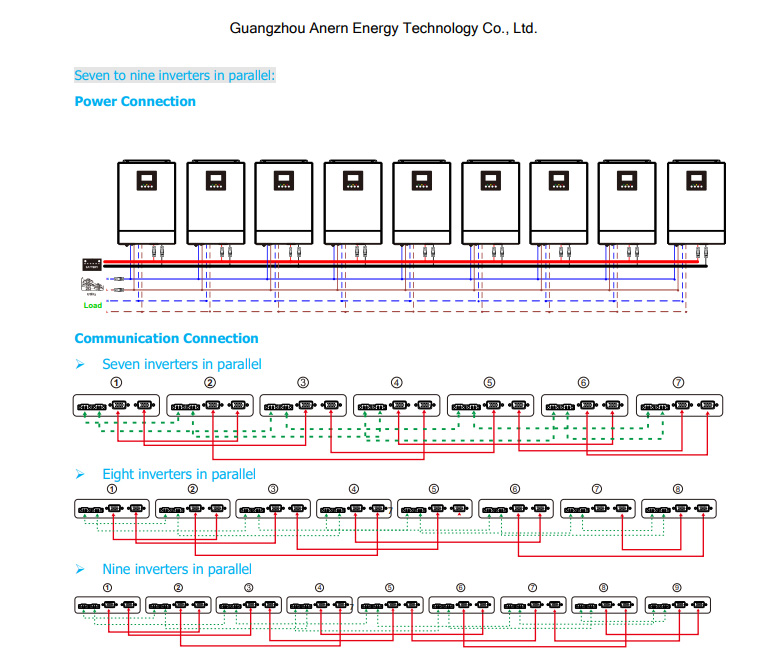

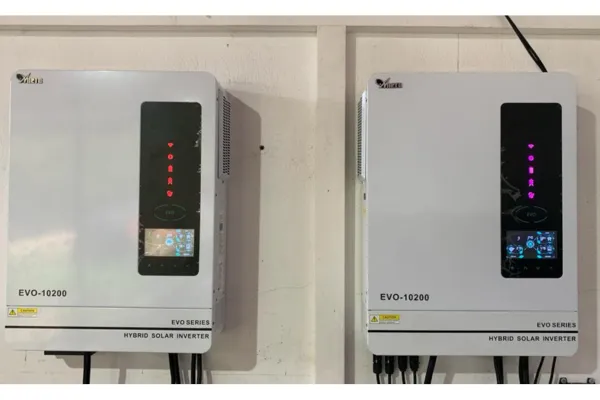

9. Installation paralleler Wechselrichter (falls zutreffend)

Für Parallelsysteme:

• Identische Wechselrichtermodelle verwenden

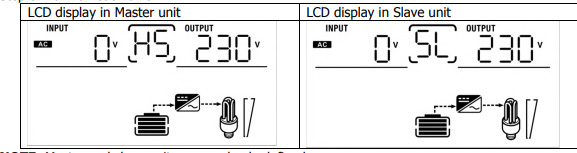

• Master-Slave-Konfigurationsregeln befolgen

• Sicherstellen, dass die Batteriekabel gleich lang sind

• Parallel-Kommunikationskabel korrekt anschließen

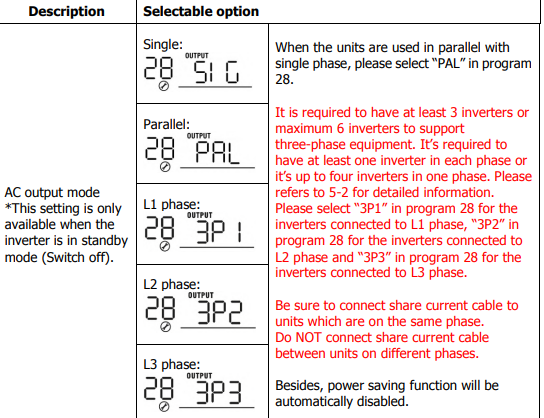

• Parallelparameter vor dem Einschalten konfigurieren

• Parallel-Wechselrichter-Installation muss streng nach Herstellerspezifikationen erfolgen.

10. Kommunikations- und Überwachungseinrichtung (optional)

Falls unterstützt:

• Wi-Fi- oder GPRS-Kommunikationsmodul einstecken

• Sichere Kommunikationskabelverbindungen

• Systemüberwachung über mobile App oder Webplattform konfigurieren

• Die Überwachung ermöglicht den Systemstatus in Echtzeit und die Fehlererkennung.

11. Abschließende Inspektion vor dem Einschalten

Vor dem Start des Wechselrichters bestätigen:

• Alle Verdrahtungsverbindungen sind sicher

• Die Erdung ist abgeschlossen

• AC- und DC-Trennschalter sind AUS

• Die untere Abdeckung ist korrekt wieder angebracht

12. Einschaltsequenz

Befolgen Sie die richtige Startreihenfolge:

• Batterietrennschalter EINSCHALTEN

• Wechselrichter-Netzschalter EINSCHALTEN

• PV-Trennschalter EINSCHALTEN

• AC-Eingangstrennschalter EINSCHALTEN

• LCD-Anzeige und Systemstatus prüfen

Eine falsche Startreihenfolge kann den Systemschutz auslösen.

13. Hinweise zu Betrieb und Wartung

• Lüftungsöffnungen sauber halten

• Verkabelung und Klemmen regelmäßig überprüfen

• Den Wechselrichter nicht überlasten

• Bei längerer Abschaltung PV-, Batterie- und Netzstrom trennen

• Regelmäßige Inspektionen verbessern die Systemzuverlässigkeit und die Lebensdauer.




Zur Anleitung für die Wartung von Solar-Wechselrichtern.
