Installationsanleitung für Solarstromanlagen

Diese Installationsanleitung bietet eine umfassende und standardisierte Referenz für die Installation von Anern Solarstromsystemen, einschließlich netzunabhängiger Solarsysteme, Hybrid-Solarsysteme, Energiespeichersysteme (ESS), MPPT-Solarladeregler und tragbare Solarspeicherlösungen. Sie richtet sich an professionelle Installateure, EPC-Auftragnehmer, Distributoren und technische Supportteams.

1. Was ist ein Anern Solarstromsystem?

Ein Anern Solarstromsystem ist eine integrierte Energielösung, die Solarmodule, Wechselrichter, Laderegler und Batteriespeicher kombiniert, um eine stabile und zuverlässige Stromversorgung für Wohn-, Gewerbe- und Industrieanwendungen bereitzustellen. Diese Systeme können je nach Projektanforderung in netzunabhängigen, hybriden oder Backup-Konfigurationen betrieben werden.

2. Sicherheitshinweise (Verpflichtend)

• Die Installation darf nur von qualifiziertem Personal durchgeführt werden.

• Trennen Sie vor der Installation oder Wartung alle AC- und DC-Stromquellen.

• Befolgen Sie alle örtlichen elektrischen Vorschriften, Normen und Bestimmungen.

• Schließen Sie Batterieklemmen nicht kurz und verpolen Sie sie nicht.

• Stellen Sie eine ordnungsgemäße Erdung aller Systemkomponenten sicher.

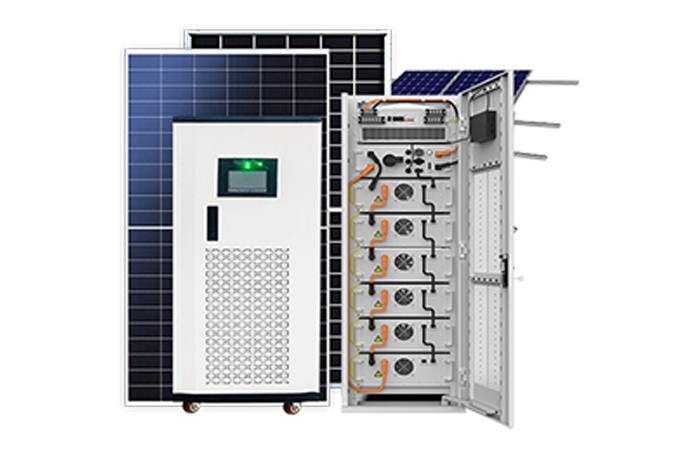

3. Übersicht der Systemkomponenten

Ein typisches Anern-Solarsystem umfasst:

• Solarmodule (PV-Array)

• Solarwechselrichter oder Wechselrichter-Ladegerät

• MPPT-Solarladeregler (falls zutreffend)

• Batteriebank (Blei-Säure oder Lithium)

• AC-Verteilerkasten und elektrische Verbraucher

• DC-Schutzvorrichtungen (Leitungsschutzschalter, Sicherungen)

• Überwachungs- oder Kommunikationsmodule (optional)

4. Anforderungen an die Installationsumgebung

• Installieren Sie die Geräte an einem trockenen, gut belüfteten und staubfreien Ort.

• Direkte Sonneneinstrahlung, Regen, Feuchtigkeit und korrosive Umgebungen vermeiden.

• Einen Mindestabstand von 30 cm um das Gerät für Belüftung und Wartung einhalten.

• Empfohlene Umgebungstemperatur im Betrieb: 0 °C bis 40 °C (sofern nicht anders angegeben).

5. Montageinstallation

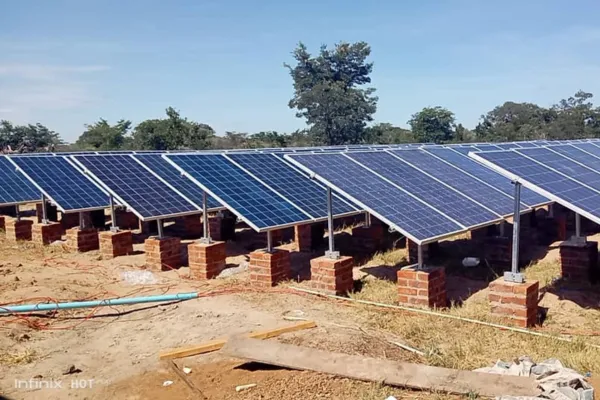

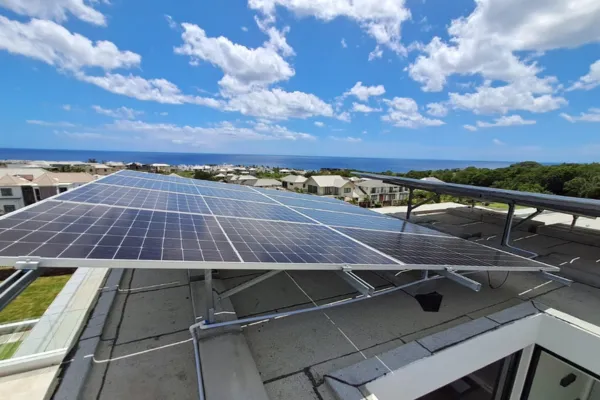

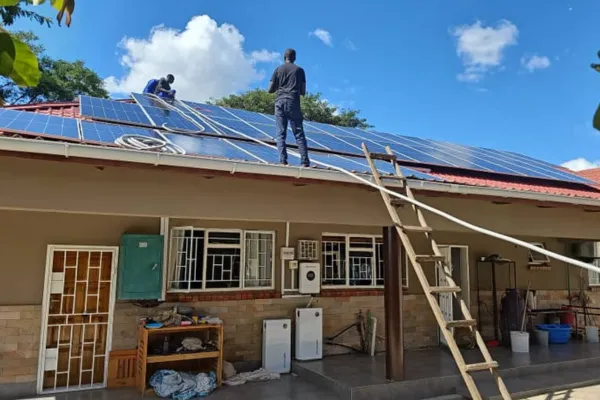

5.1 Solarmodule (PV-Module)

• Module mit Ausrichtung zum Äquator installieren (in der nördlichen Hemisphäre nach Süden, in der südlichen Hemisphäre nach Norden ausgerichtet).

• Sicherstellen, dass die Module den ganzen Tag über schattenfrei sind.

• Stabile Montagestrukturen und korrosionsbeständige Befestigungselemente verwenden.

5.2 Wechselrichter & Energiespeichersystem

• Den Wechselrichter oder das ESS an einer soliden, nicht brennbaren Wand oder auf einem stabilen Boden montieren.

• Vertikal installieren, um eine ordnungsgemäße Wärmeableitung zu gewährleisten.

• Von Wärmequellen und brennbaren Materialien fernhalten.

5.3 MPPT-Solarladeregler

• In der Nähe der Batteriebank installieren, um Spannungsabfall zu minimieren.

• An einer vertikalen Oberfläche mit ausreichender Luftzirkulation montieren.

6. Elektrische Verkabelung und Anschluss

6.1 Anschlussreihenfolge (kritisch)

Die korrekte Verkabelungsreihenfolge ist entscheidend:

• Batterie an Wechselrichter oder Laderegler anschließen

• AC-Ausgang und Lasten anschließen

• Solarpaneele (PV-Array) anschließen

Die Nichtbeachtung dieser Reihenfolge kann zu Geräteschäden führen.

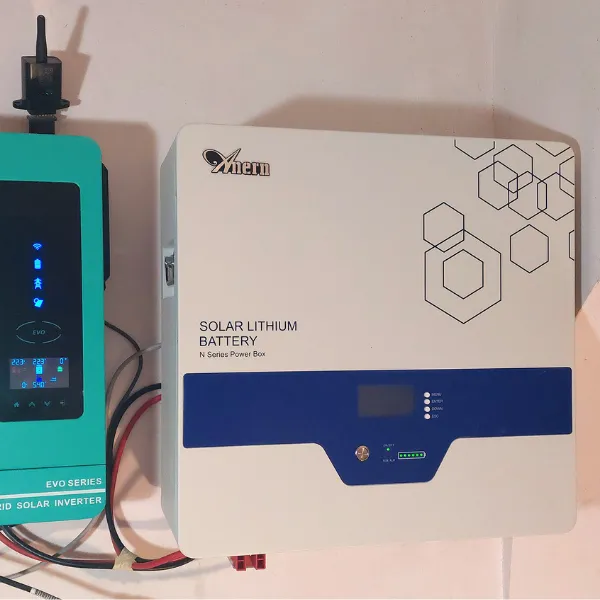

6.2 Batterieanschluss

• Überprüfen Sie, ob die Batteriespannung den Systemanforderungen entspricht.

• Installieren Sie DC-Trennschalter oder Sicherungen zwischen Batterie und Gerät.

• Verwenden Sie kurze, dicke Kabel, um Spannungsverluste zu reduzieren.

• Bei Lithiumbatterien schließen Sie bei Bedarf die BMS-Kommunikationskabel an.

6.3 Solarpanel-(PV-)Anschluss

• Stellen Sie sicher, dass die PV-Leerlaufspannung die Systemgrenzen nicht überschreitet.

• Schließen Sie die Paneele je nach Systemauslegung in Reihe oder parallel an.

• Installieren Sie einen PV-DC-Trennschalter oder -Leistungsschalter für die Sicherheit.

6.4 AC-Verkabelung

• Installieren Sie externe AC-Leistungsschalter für Eingang und Ausgang.

• Stellen Sie die korrekte Verkabelung von Außenleiter (L), Neutralleiter (N) und Schutzleiter (PE) sicher.

• Schließen Sie den AC-Ausgang nicht direkt an das Stromnetz an, es sei denn, das System unterstützt den Netzanschluss.

7. Erdung und Schutz

• Erden Sie alle Systemkomponenten ordnungsgemäß.

• Verwenden Sie Überspannungsschutzgeräte, wo erforderlich.

• Stellen Sie den Überstromschutz sowohl auf der DC- als auch auf der AC-Seite sicher.

8. Systemkonfiguration und Einstellungen

• Systemspannung entsprechend dem Batterietyp einstellen.

• Batterietyp konfigurieren (Blei-Säure oder Lithium).

• Lade- und Entladeparameter anpassen.

• Betriebsmodus des Wechselrichters einstellen (Solarpriorität, Batteriepriorität, Netzpriorität usw.).

9. Abschließende Inspektion und Einschaltvorgang

Vor dem Einschalten:

• Bestätigen, dass alle Verdrahtungsanschlüsse sicher und korrekt sind.

• Sicherstellen, dass sich alle Schutzschalter in der AUS-Position befinden.

Einschaltreihenfolge:

• Batterieschutzschalter einschalten

• Wechselrichter oder Laderegler einschalten

• PV-Schutzschalter einschalten

• AC-Eingangsschutzschalter einschalten (falls zutreffend)

Systemstatus über LCD-Anzeige oder Anzeigelampen prüfen.

10. Betrieb und Wartung

• Solarmodule regelmäßig reinigen, um die Effizienz zu erhalten.

• Kabel, Anschlüsse und Schutzschalter regelmäßig überprüfen.

• Lüftungsöffnungen freihalten.

• Bei längerer Abschaltung PV-, Batterie- und AC-Stromversorgung trennen.

11. Wichtige Hinweise

• Die Systemleistung kann bei länger anhaltenden bewölkten oder regnerischen Perioden reduziert sein.

• Die Batteriekapazität und der Lastbedarf müssen richtig aufeinander abgestimmt sein.

• Für detaillierte Parameter und erweiterte Einstellungen sollten Sie stets die spezifischen Produkthandbücher zu Rate ziehen.
